Розділ 5
ТОПОГРАФІЧНІ ЗНІМАННЯ
РОБОТА 15. КАМЕРАЛЬНА ОБРОБКА ПОЛЬОВИХ МАТЕРІАЛІВ
ТАХЕОМЕТРИЧНОГО ЗНІМАННЯ
15.1. Мета роботи
Виконати обробку польових матеріалів тахеометричного знімання та скласти
топографічний план земельної ділянки в заданому масштабі.
15.2. Загальні теоретичні положення
Тахеометрія - швидкий спосіб одночасного визначення планового та
висотного положення точок місцевості. В результаті тахеометричного
знімання складають топографічний план місцевості із зображенням на ньому
ситуації та рельєфу.
В основі тахеометричного знімання лежить ідея визначення просторового
положення точки місцевості одним наведенням зорової труби приладу
(тахеометра чи теодоліта) на рейку, встановлену в цій точці. Знімання
проводиться з пунктів планово-висотного геодезичного обгрунтування.
Порядок роботи на станції при виконанні тахеометричного знімання із
застосуванням технічного теодоліта 2Т30 такий:
1)
встановити прилад в робоче положення;
2)
орієнтувати лімб горизонтального круга на один із
суміжних пунктів геодезичного обгрунтування;
3)
виміряти рулеткою висоту приладу з точністю до 1 см;
4)
навести зорову трубу на рейку, встановлену в пікетній
точці (пікеті) та виконати вимірювання:
·
горизонтального кута
b між напрямками на
пікет та пункт орієнтування горизонтального круга;
·
віддалемірної віддалі D
до пікета з допомогою віддалемірних штрихів зорової труби;
·
вертикального кута
n
на основі відліку з вертикального круга і з врахуванням МО.
Результати вимірювань на станції при послідовному
наведенні на пікети заносять до журналу тахеометричного знімання та
супроводжують веденням абрису - схематичного креслення місцевості, на
якому зображуються: 1) взаємне розташування пікетів та направлень схилів
між ними; 2) напрямки орієнтування лімбу горизонтального круга; 3) об’єкти
ситуації з пояснюючими підписами та зображенням пікетів, що
використовуються для знімання контурів цих об’єктів.
Послідовність обробки результатів вимірювань на станції:
1.
Обчислити кут нахилу
n
на основі відліку з вертикального круга та МО.
2.
Обчислити горизонтальну проекцію віддалі
до пікету
.
3.
Обчислити відмітку пікета
.
Для
зручності обчислень відміток Н рекомендується
використовувати формулу
де
.
Величину h¢
(попереднє перевищення) обчислюють за формулою
.
Після закінчення обчислювальних робіт на всіх станціях приступають до
складання топографічного плану, де зображають ситуацію та рельєф
місцевості.
Рельєф зображають у вигляді горизонталей, процес побудови яких називають
інтерполюванням. Інтерполювання полягає в знаходженні за напрямком між
двома суміжними пікетами з відомими відмітками проекцій точок на
площині, що відповідають перерізу природнього рельєфу між пікетами
горизонтальними паралельними площинами з віддалю між ними, яка дорівнює
висоті перерізу рельєфу h
(рис.45). Існують різні способи аналітичного та графічного
інтерполювання.
Зупинимося на графічному способі інтерполювання. Він
здебільшого виконується за допомогою палетки (рис.46).
Рис.45. Визначення на площині точок, що задають
розташування горизонталей між пікетами 4 та 5.
Для цього на листі прозорого паперу розміром 6´10 см
проводять паралельні лінії з інтервалом 5-10 мм між ними. На кожній
лінії підписують значення відмітки горизонталі, обов’язково
кратне висоті перерізу рельєфу. Накладають палетку на лінію 4-5 і
задають їй такий поворот, щоб пікети 4 та 5 розташовувались між
паралельними лініями відповідно значень своїх відміток. Переколюють на
план точки перетину ліній палетки з лінією 4-5 та підписують їх відмітки
(рис.46, а). Аналогічні операції виконують по інших лініях. Точки з
однаковими відмітками з’єднують і отримують горизонталі (рис.46, б).
Відповідно до абрису на основі положення пікетів на план
наносять контури ситуації, зображують її згідно з вимогами умовних
знаків та виконують чистове оформлення топографічного плану (рис.48).
Рис.46. Графічне інтерполювання з допомогою палетки.
15.3. Програма роботи
1.
Виконати обробку польового журналу тахеометричного знімання.
2.
Побудувати на плані координатну сітку.
3.
Побудувати точки знімальної основи і нанести пікети.
4.
Нанести згідно абриса ситуацію.
5.
Накреслити рельєф місцевості.
6.
Оформити документи топографічного плану.
15.4. Прилади для виконання роботи
Журнал польових вимірів, мікрокалькулятор, креслярський папір,
готовальня, круговий транспортир, масштабна лінійка, пристрій
для нанесення координатної сітки (лінійка Ф.В.Дробишева або трафарет),
креслярська лінійка, олівці Т-4Т, гумка, таблиці умовних знаків, палетка
для інтерполювання горизонталей.
15.5. Порядок виконання роботи
В табл. 20 наведені результати вимірювань при тахеометричному зніманні
земельної ділянки із станції 12. Абрис знімання приведений на рис.47.
Згідно з викладеними вище правилами виконують обчислювальну обробку
результатів вимірів на станції для всіх пікетів. Результати обробки
заносять в журнал тахеометиричного знімання (табл.20).
Таблиця 20
Журнал тахеометричного знімання
Станція 12. Нст=425,48 м;
МО=0°04¢;
іп=1,40 м;
V=1.88 м;
Теодоліт 2Т30
№660462 Н0=425,00
м.
|
|
|
Відліки |
|
|
|
|
|
|
|
|
 |
 |
гори-зонта-льний
круг
° ¢ |
вeрти-кальний
круг
° ¢ |
 |
 |
 |
іп-v |
h¢,
м |
h,
м |
Н,
м |
|
11
1
2
3
4
5
6
7
11 |
227,1
174,9
66,0
148,2
198,5
178,3
112,1
|
0 00
83 30
120 05
190 40
192 05
207 40
237 30
266 40
0 01 |
КП
-0 52
-0 47
-0 23
-1 03
+0 23
+0 16
+1 26
|
-0 56
-0 51
-0 27
-1 07
+0 19
+0 12
+1 22
|
227,1
174,9
66,0
148,1
198,5
178,3
112,0
|
1,88
1,88
1,88
1,88
1,70
1,88
1,88
|
-0,48
-0,48
-0,48
-0,60
-0,30
-0,48
-0,48
|
-3,70
-2,59
-0,52
-2,89
+1,10
+0,62
+2,67
|
-4,18
-3,07
-1,00
-3,49
+0,80
+0,14
+2,21
|
421,30
422,41
424,48
422,11
426,10
425,62
427,67
|

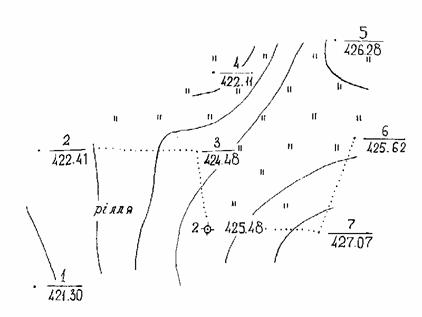

Рис.47. Абрис тахеометричного знімання на станції
12.
На основі отриманих результатів необхідно виконати графічну побудову
топографічного плану в такій послідовності:
1.
Побудувати координатну сітку з допомогою лінійки Ф.В.Дробишева
чи трафарету у відповідності із заданим масштабом.
2.
Нанести пункти геодезичного планово-висотного
обгрунтування, які використовувались при зніманні, на основі їх
прямокутних координат.
3.
Нанести пікети.
Оскільки в основу визначення розташування пікетів покладено полярний
спосіб, то для кожного пікету задані значення горизонтального полярного
кута відносно орієнтирного напрямку та віддаль від станції
(див.табл.20). На основі цих значень з допомогою кругового транспортиру
та масштабної лінійки пікети наносять на план. Роботу потрібно
виконувати постанційно, тобто після нанесення всіх пікетів на одній
станції необхідно переходити до іншої.
4.
Позначити пікети та нанести об’єкти
ситуації твердим олівцем у відповідності з абрисом і згідно вимог
умовних знаків.
5.
Провести інтерполювання та побудувати
горизонталі графічним способом з допомогою палетки (рис.46), причому
вибір пікетів, між якими проводиться інтерполювання, здійснювати згідно
з абрисом.
6.
Чистове оформлення плану виконати в
точній відповідності з умовними знаками для заданого масштабу.
Зразок складання топографічного плану на основі наведених вище
результатів зображений на рис.48.
Суцільні горизонталі проведені через 1м
Рис. 48. План тахеометричного знімання в масштабі 1:5 000
(зображення схематичне).
15.6. Контрольні запитання
1.
В чому полягає суть тахеометричного знімання?
2.
Яка послідовність роботи на станції при проведенні
тахеометричного знімання?
3.
Яке призначення абрису?
4.
Яка мета і послідовність обробки результатів вимірювань на
станції?
5.
Як обчислити кут нахилу лінії?
6.
Як обчислити горизонтальну проекцію довжини лінії?
7.
Як обчислити перевищення між станцією та пікетом?
8.
Як обчислити відмітку пікету?
9.
В чому полягає принцип інтерполювання?
10.
Як виконується інтерполювання за допомогою палетки?
11.
В якій послідовності будують топографічний план?
12.
Як нанести пікети на план?
