Розділ 5            ТОПОГРАФІЧНІ ЗНІМАННЯ

РОБОТА 16. ВИВЧЕННЯ БУДОВИ І ВИКОНАННЯ ПЕРЕВІРОК МЕНЗУЛИ ТА КІПРЕГЕЛЯ

 16.1. Мета роботи

Вивчити будову мензули і кіпрегеля, засвоїти взаємодію основних частин і методику виконання основних перевірок та юстирування їх. Навчитись знімати відліки з рейки для визначення відстані та перевищення.



16.2. Загальні теоретичні положення

1. Будова мензули і кіпрегеля КН.

Мензульне знімання виконується за допомогою мензульного комплекта, в який входить мензула, кіпрегель, орієнтир - бусоль, центрувальна вилка і рейка.

Топографічний план складається в полі одночасно з вимірюваннями. Горизонтальні кути при мензульному зніманні не вимірюються, а їх одержують шляхом графічних побудов на креслярському папері або планшеті, прикріпленому до мензульної дошки.

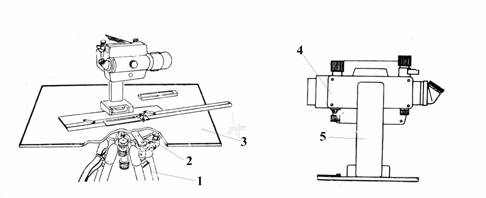

Рис.49. Мензула і кіпрегель КН.

Мензула (столик) (рис.49) складається з трьох частин: штативу 1, підставки 2 з трьома піднімальними, затискним і навідним гвинтами та мензульної дошки 3, прикріпленої до підставки трьома гвинтами. Підставка до штативу прикріплюється за допомогою станового гвинта.

Основним приладом мензульного комплекту є кіпрегель КН. Кіпрегель - номограмний, призначений для виконання топографічного знімання всіх масштабів. Він дозволяє визначати відстані, зпроектовані на горизонтальну площину, і перевищення при одному наведенні зорової труби на вертикальну рейку.

Прилад складається з трьох основних частин: зорової труби, колонки і лінійки.

Зорова труба 4 складається з об’єктива, фокусуючої лінзи, візирної сітки, окуляра і системи призм, які дозволяють бачити в полі зору одночасно зображення вертикального круга і рейки, поставленої в точці на місцевості. Зорова труба обертається навколо горизонтальної осі відносно круга, що дозволяє при нахилах бачити в полі зору різні його ділянки з номограмою. Номограма на крузі розрахована в границях кутів нахилу ±40° і складається з кривих відстаней з коефіцієнтами 100 і 200, початкового кола, позначеного літерою Н з поділками кутів нахилу через 5¢ і кривих перевищень з коефіцієнтами: ±10, ±20, ±100. Окуляр зорової труби має діоптричне кільце. Фокусування на предмет виконується головкою фокусуючого пристрою.

В верхній частині колонки 5 закріплена осьова система, на втулці якої знаходиться вертикальний круг. Нижня частина колонки прикріплена гвинтами до основної лінійки приладу. На колонці є, суміщений з закріплювальним, навідний гвинт вертикального круга для встановлення нуля круга в горизонтальне положення за бульбашкою рівня вертикального круга.

Лінійка складається з двох частин: основної лінійки, яка служить основою приладу, і додаткової, яка дозволяє наносити на планшет точки, що знімають, без пересування приладу. На лінійці є масштабна лінійка з пристроєм для наколювання точок знімання. До колонки приладу прикріплений циліндричний рівень для приведення в горизонтальне положення мензульної дошки піднімальними гвинтами підставки.

2. Основні перевірки мензули і кіпрегеля КН.

Мензула повинна бути стійка.

На мензулу ставлять кіпрегель і центр візирної сітки труби наводять на предмет. На край планшету натискують рукою в вертикальному і горизонтальному напрямках. Якщо центр візирної сітки не зміщається з предмету, то умова виконується, а якщо ні, то шукають причину нестійкості і усувають її.

Вісь рівня на лінійці кіпрегеля повинна бути паралельною нижній площині лінійки.

Встановлюють кіпрегель лінійкою за напрямком двох піднімальних гвинтів і, обертаючи їх, виводять бульбашку рівня в нуль-пункт. Далі кіпрегель встановлюють лінійкою за напрямком третього гвинта, обертаючи який, виводять бульбашку в нуль-пункт. Переставляють кіпрегегель на 180° і якщо бульбашка рівня залишилась в нуль-пункті, то умова виконується, а якщо змістилась, то виправними гвинтами рівня бульбашку виводять до середини на половину дуги її відхилення. Потім перевірку повторюють.

Місце нуля (МО) вертикального круга повинно дорівнювати  нулю.

Наводять центр візирної сітки на предмет при КЛ і КП та беруть відліки, попередньо вивівши бульбашку рівня вертикального круга на середину. Значення місця нуля визначають за формулою:

                                 (67)

Якщо значення МО перевищує ±1¢, то необхідно його привести до нуля. Для цього трубу наводять на ту ж точку при КП і обертанням навідного гвинта рівня вертикального круга встановлюють відлік, який дорівнює величині кута нахилу n, визначеного за формулою:

.                                        (68)

Потім виправними гвинтами рівня вертикального кругу бульбашку виводять на середину, спостерігаючи за тим, щоб зображення точки не сходило з горизонтальної нитки. Після цього перевірку необхідно повторити.

3. Визначення відстаней і перевищень.



Відстані до точок і їх перевищення визначають за від-ліками з рейки кривими номо-грами.

Перед відліком з лімба і кривими номограми необхідно кожний раз навідним гвинтом рівня вертикального круга привести бульбашку на середину.

Рис. 50. Поле зору кіпрегеля КН.
