Розділ 3            Нівелювання

РОБОТА 6.   ВИВЧЕННЯ БУДОВИ НІВЕЛІРІВ

6.1. Мета роботи

Вивчити загальну будову нівелірів з циліндричними рівнями та компенсаторами і призначення їх основних частин. Навчитись встановлювати нівеліри в робоче положення та знімати відліки з рейки.

6.2. Загальні теоретичні положення

Головна вимога до нівеліра в робочому положенні - горизонтальність лінії візування. Залежно від принципу приведення лінії візування в горизонтальне положення, нівеліри бувають двох видів - з циліндричним рівнем при трубі і з компенсатором (з самовстановлюючою лінією візування).

Згідно з стандартом 10528-76, за точністю нівеліри поділяються на три типи: високоточні (призначені для нівелювання І та ІІ класів); точні (застосовуються для нівелювання ІІІ та IV класів); технічні (використовуються при виконанні технічного нівелювання для створення висотного обгрунтування топографічних знімань і вирішення інших інженерних задач при розвідуванні, будівництві та експлуатації інженерних споруд).

Для позначення нівелірів з компенсаторами до шифру додається літера К, а у випадку, коли нівеліри мають горизонтальний лімб - літера Л, наприклад, Н-3К, Н-10КЛ. В табл.8 приведені основні характеристики деяких нівелірів.

Таблиця 8

Основні технічні характеристики нівелірів

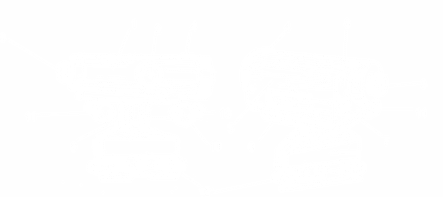

Будова нівеліра Н-3. Основними частинами нівеліра (рис.28) є - зорова труба 1 і з’єднаний з нею циліндричний рівень 5. Вони забезпечені елеваційним гвинтом 11, за допомогою якого обертаються в невеликому діапазоні навколо горизонтальної осі. Тим самим лінія візування приводиться в горизонтальне положення за бульбашкою цього рівня.

Рис.28. Нівелір Н-3.

Для роботи нівелір встановлюють на штатив і закріплюють становим гвинтом. Круглий рівень 9 служить для приведення осі обертання приладу в прямовисне положення піднімальними гвинтами 12, які опираються в головку штатива. Для наближеного наведення на рейку служить мушка 4. Точне наведення зорової труби виконується навідним гвинтом 10, при загвинченому затискному гвинті 13. Чітке зображення візирної сітки досягається обертанням окуляра 3, а чітке зображення рейки в полі зору труби за допомогою кремальєри фокусуючого пристрою 2.

Лінію візування приводять в горизонтальне положення за допомогою елеваційного гвинта 11 з’єднанням контактів бульбашки 6 циліндричного рівня. Над рівнем розташований призмовий пристрій, який передає зображення положення бульбашки в поле зору труби. Таким чином, спостерігачу видно кінці бульбашки рівня і рейку, з якої знімають відлік. Якщо бульбашка рівня знаходиться в нуль-пункті, то зображення її в полі зору труби утворює в верхній частині один загальний овал.

Зі сторони окуляру коробка циліндричного рівня закривається кришкою 8. Під нею знаходяться виправні гвинти 7, за допомогою яких встановлюється паралельність осей циліндричного рівня та візирної.

Будова нівеліра Н-3К. Нівелір з компенсатором (рис.29) складається з підставки 8 з піднімальними гвинтами 1. Зорова труба 9 наводиться на рейку за допомогою навідного гвинта 2. В робоче положення вісь приводиться піднімальними гвинтами 1 за круглим рівнем 7, бульбашку якого ми бачимо за допомогою дзеркала 5. Наведення на рейку виконується за допомогою мушки 3. Чітке зображення візирної сітки досягається обертанням окуляра 4. Виправні гвинти 6 круглого рівня служать для встановлення паралельності осей обертання нівеліра і круглого рівня.

У нівелірі Н-3К відсутні циліндричний рівень і елеваційний гвинт, тому що візирна вісь встановлюється автоматично в горизонтальне положення призмовим компенсатором 10, встановленим між фокусуючою лінзою 12 і візирною сіткою 11. Компенсатор складається з двох прямокутних призм, одна з яких підвішена на стальних нитках до верхньої частини труби. Такий компенсатор забезпечує встановлення лінії візування в горизонтальне положення з помилкою 0,4² при нахилах осі обертання приладу до 15¢.

Рис.29. Нівелір Н-3К.

Нівелірні рейки. До комплекту нівеліра входять дві рейки, які є вимірювальними приладами для визначення перевищень при нівелюванні. Їх виготовляють з сухої деревини. Рейки РН-3, РН-10 - двохбічні (рис.30), складні. Поділки зроблені у вигляді сантиметрових шашок чорно-білих на одному боці рейки і червоно-білих на другому. Для зручності відліку, перші п’ять поділок об’єднані і утворюють ніби символ .

Рис.30. Нівелірні рейки.

На чорних боках рейок нуль (початок шкали) співпадає з п’яткою рейки, а на червоних - з п’яткою співпадає інший відлік.
